▌FX2000 光纤光谱仪 | 镜片质量检测


         


       背景
      国家标准中将眼镜镜片产品透射率测量装置分为三大类:
      1.专用标准装置类:是指能直接对眼镜产品在 280~780nm 波段范围内的透射率指标进行无破坏性测量的装置;
      2.分光光度计类:可用于直接测量平面镜片透射率的装置;
      3.快速测量装置类:用特定的光源和滤光片来得到紫外波段的测量光束,照射被测样品后,直接测量透射光束的能量高低,可以快速判断样品在此波段的透射率是否为零。
      运用复享光纤光谱仪搭建的眼镜镜片透射率检测装置,属于第二大类检测装置,通过改装设计后,可属于第一大类检测装置。

图片1, 眼镜产品


      国标中规定:
      1. 透射率测量重复性(专业装置不大于 1.5% ;商用装置不大于 2% );
      2. 透射率示值误差(专业装置不大于 2% ,商用装置不大于 3% );
      3. 快速测量类仪器应能准确判断被测眼镜产品在紫外波段透射比是否为 0。
      当装置符合国标中的分类标准,可用于检测眼镜类产品透射率是否达到国标要求,具体参数参照以下标准:

表1,眼镜类产品透射率要求_国标


      实验搭建
      基于微型光纤光谱仪(FX2000L+)、R3积分球测量支架(R3)、氘卤灯光源(iDH2000-BSC)、光纤准直镜(FIBH-2-UV)以及紫外光纤(FIB-600-UV)搭建的透过光谱测量系统,对标准镨钕镜片进行透过率的光谱测量。


      测试结果
      采用推荐配置测得标准镜片透射率,插值法(origin)计算光谱曲线中对应标准透射率,波长间隔为 10nm。

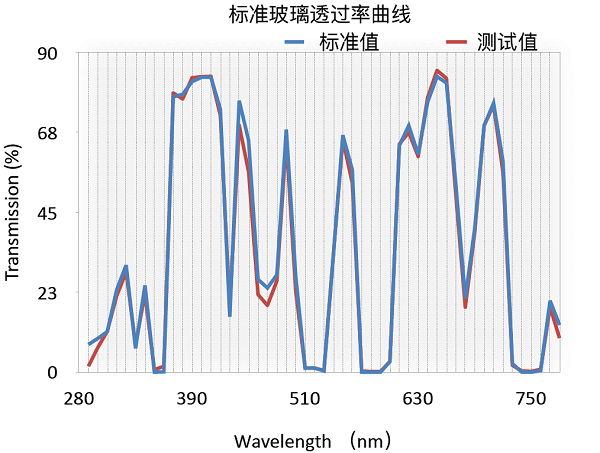

图2, 标准镨钕镜片透过率曲线


      总结
      复享光学 FX2000L+ 系列光谱仪通过校正,达到国标及国家技术规范中镜片测试仪器的各项指标,可以快速,简便的对任意材料的眼镜镜片及相关眼镜产品的透射比特性进行测试。

参考标准
      中华人民共和国国家标准 GB/T 10810.3-2006《眼镜镜片及相关眼镜产品》
      中华人民共和国国家标准 GB/T 10810.1-2005《眼镜镜片》
      中华人民共和国国家计量技术规范 JJF 1106-2003 《眼镜产品透射比测量装置校准规范》
